측구수로관 규격(앵글 부착·미부착)·횡단측구수로관

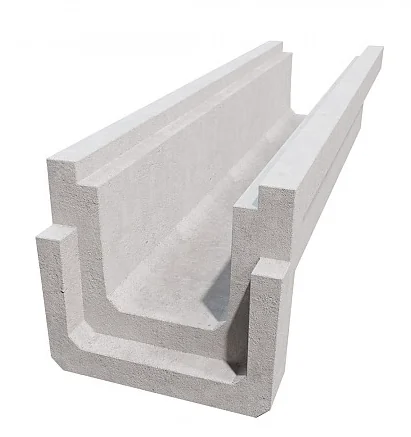

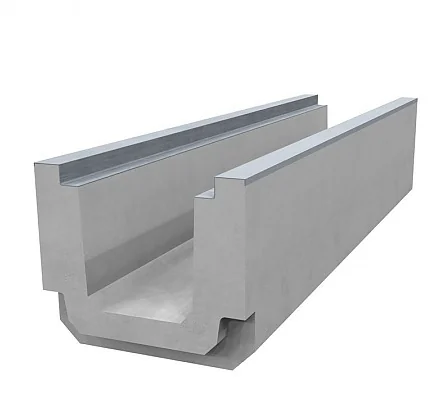

도로 측구 배수에 쓰이는 측구수로관(앵글 미부착 A형·앵글 부착 B형)과 횡단측구수로관입니다. 호칭 200~600 규격을 공급하며, 덮개·그레이팅과 함께 상담해 드립니다.
규격표는 참고용이며, 현장 조건·주문 사양에 따라 달라질 수 있습니다. 정확한 규격은 견적 상담 시 확인해 주세요.
| 호칭 | 치수 | 세로철근① | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | d | d1 | h | A | H | h1 | e | e1 | L | L1 | 지름 | 수량 | |
| 측구수로관A 200 | 200 | 40 | 85 | 200 | 380 | 310 | 265 | 25 | 25 | 2000 | 60 | 4 | 8 |
| 측구수로관A 250 | 250 | 40 | 88 | 250 | 430 | 370 | 322 | 25 | 32 | 2000 | 60 | 4 | 10 |
| 측구수로관A 300 | 300 | 50 | 105 | 300 | 550 | 449 | 394 | 50 | 44 | 2000 | 60 | 4 | 12 |
| 측구수로관A 300X400 | 300 | 50 | 105 | 400 | 545 | 549 | 494 | 50 | 44 | 2000 | 60 | 4 | 14 |
| 측구수로관A 400 | 400 | 60 | 130 | 400 | 670 | 574 | 504 | 50 | 44 | 2000 | 60 | 5 | 12 |
| 측구수로관A 500 | 500 | 70 | 135 | 500 | 795 | 679 | 614 | 50 | 44 | 2000 | 60 | 5 | 14 |
| 측구수로관A 600 | 600 | 75 | 150 | 600 | 910 | 800 | 725 | 50 | 50 | 2000 | 60 | 5 | 14 |
| 호칭 | 치수 | 세로철근① | 가로철근② | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| a | d | h | A | H | e | e1 | L | L1 | 지름 | 수량 | 지름 | 수량 | |
| 측구수로관B 200 | 200 | 95 | 200 | 440 | 339 | 50 | 44 | 2000 | 50 | 4 | 10 | 4 | 16 |
| 측구수로관B 250 | 250 | 100 | 250 | 455 | 400 | 50 | 50 | 2000 | 60 | 4 | 10 | 4 | 16 |
| 측구수로관B 300 | 300 | 120 | 300 | 540 | 475 | 50 | 50 | 2000 | 60 | 4 | 12 | 4 | 16 |
| 측구수로관B 300X400 | 300 | 150 | 400 | 600 | 600 | 50 | 50 | 2000 | 60 | 4 | 14 | 4 | 16 |
| 측구수로관B 300X600 | 300 | 150 | 600 | 600 | 800 | 50 | 50 | 2000 | 60 | 5 | 14 | 5 | 20 |
| 측구수로관B 400 | 400 | 150 | 400 | 690 | 585 | 50 | 50 | 2000 | 60 | 5 | 14 | 5 | 20 |
| 측구수로관B 500 | 500 | 150 | 500 | 790 | 700 | 50 | 50 | 2000 | 60 | 5 | 14 | 5 | 20 |
| 측구수로관B 600 | 600 | 150 | 600 | 900 | 815 | 50 | 65 | 2000 | 60 | 5.5 | 14 | 5.5 | 20 |
| 규격 | 중량(kg) |
|---|---|
| 300X300X120T | 590 |
제품명·규격·수량·납품지역을 남겨 주시면 빠르게 견적을 안내해 드립니다.
